一般在大型商場裝飾項目中，消防這一塊是十分重視的，除了擋煙垂壁、煙霧報警、消防栓等消防配合單位的施工，還有防火卷簾的設置安裝。
防火卷簾定義
防火卷簾是一種安裝于建筑物洞口處的防火、隔熱設施，防火卷簾簾面平時卷滾或收縮在包箱內，火災時自動下放，起到防火作用。
防火卷簾相對民用普通卷簾(如車庫卷簾門、門面卷閘門)，結構形式大體相同，普通卷簾主要是防盜和裝飾功能為主。防火卷簾主要是防火功能，采用防火簾面，導槽、包箱等均具備一定的防火性能，可以自動、手動控制升降，可與大樓火災報警系統聯動。
防火卷簾產品必須是通過國家固定滅火檢驗中心的型式檢驗認證。
1.2
主要部件組成
(1)防火卷簾

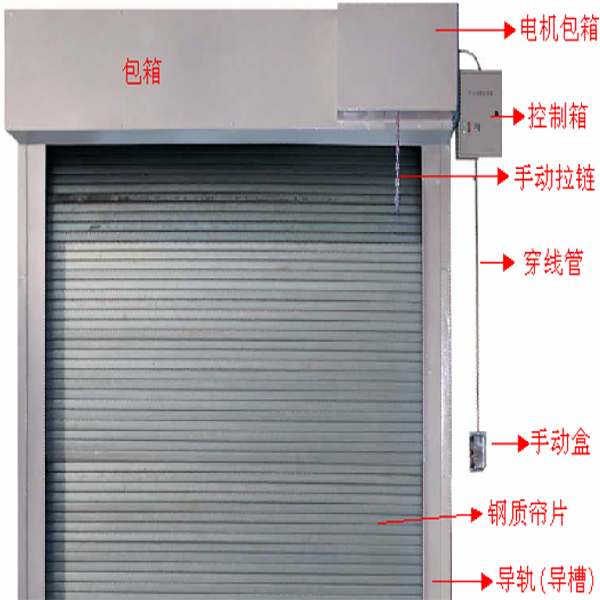

有洞外安裝和洞內安裝兩種安裝方式，現以洞外安裝的鋼質防火卷簾為例進行結構示意：
?、俸熋?②底梁;③導槽;④副支架板;⑤卷軸;⑥護罩;⑦防火電動卷簾門機;⑧主支明冠咨詢架板;⑨控制箱;⑩手動拉鏈;?按盒;?傳動鏈條
(2)簾面
有無機纖維復合簾面、無機特級復合簾面、鋼質復合簾面和鋼質無機復合簾面等。
以無機特級復合簾面為例：
無機特級復合簾面用于特級防火卷簾，與無機纖維復合簾面相比，無機纖維復合簾面的兩個表面均為防火裝飾布，無內外之分，兩面均可以是迎火面。
無機特級防火簾面的一個表面為防火裝飾布，為迎火面，另一個表面為鋁箔玻纖布，為背火面，鋁箔玻纖布能有效反射輻射熱，提升隔熱性能。
特級防火卷簾由兩層無機特級復合簾面構成，防火裝飾布作為迎火面對外，鋁箔玻纖布作為背火面向內。
(3)底梁
卷簾簾面的最下部裝設底梁，底梁較簾片寬，有一定重量，下放后可以使簾面與地面的密封加強，增強防火性能。底梁一個重要的作用是增加卷簾的底部重量，當電機剎車松開時，卷簾利用重力自動下放。注意：寬度小于6 米的簾面，底梁在出廠時已裝配好;寬度大于6 米的簾面，發運時底梁獨立發送(防止運輸過程中變形)，在現場裝配。
(4)導軌
又稱導槽，固定在洞口兩側，導槽引導簾面的升降，簾面的兩邊有風勾和導槽相扣。
(5)主支架板、復支架板
支架板和副支架板固定在洞口兩側(導軌上部)。
主支架板也稱電機板，用于支撐電動卷簾門機、轉軸和包箱。副支架板用于支撐轉軸和包箱。
(6)卷軸
防火卷簾的簾面掛在轉軸上，轉軸用于卷繞和提升簾面。雙軌雙簾有兩根轉軸。轉軸的兩端分別掛接在主支架板和副支架板上。
(7)底托
在雙軌雙簾的防火卷簾中，在兩層簾面的底部加托板封堵，稱為底托。
底托可增強防火效果，更加美觀，但制作水平要求高，否則會影響下放功能。
(8)防火電動卷簾門機
又稱防火電機，驅動卷軸旋轉，通過轉軸提升轉簾。防火電機固定在主支架板上，通過傳動鏈條驅動轉軸。卷簾掛在轉軸上，通過轉軸旋轉卷繞和提升卷簾。
(9)包箱
包箱的功能是對卷軸、轉繞在轉軸上的簾面、防火電機等進行包裹，也稱護罩。小包箱：以副支架板的尺寸作為包箱尺寸，防火電機掛在包箱外面，單獨做護罩保護。小包箱占用空間小，對其他專業設施的影響較小。
(10)控制箱、按鈕盒
① 控制箱設置在卷簾旁邊，探測器、火災報警系統的指令以及外部電源等均接入控制箱，由控制箱統一控制防火卷簾;
② 按鈕盒分機械式和電子式兩種，為防止誤動作，按鈕盒具備防誤動保護功能：
電子按鈕盒：在正常狀況下，按鍵被自動鎖定，需要用鑰匙開啟后才能使用;在火警情況下，按鍵將自動激活，隨時可以使用。電子按鈕盒美觀精巧，具備自動解鎖功能，但對使用環境要求相對較高，如在潮濕的地下室等環境最好使用機械按鈕盒。
機械按鈕盒：在正常狀況下，按鍵被玻璃罩住，需要用鑰匙開啟玻璃蓋后才能使用;在緊急情況下，可以打破玻璃啟用。
機械按鈕盒有更強的穩定性，能適應更苛刻的工作環境，但不具備自動解鎖功能，須使用鑰匙開啟玻璃或打破玻璃才能接觸到按鍵。
