隧道防火卷簾門施工技術方案

　　隧道內防火卷簾門安裝的施工界面應符合下列要求：

　　隧道內二襯、路面、防火涂料及噴涂等已施工完成;

　　隧道橫洞內防火門預留預埋位置、高程、尺寸應符合設計要求;

　　交通組織、安全布控合理，具備安全作業條件。

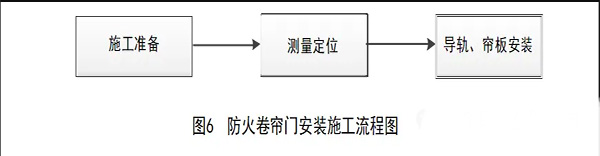

　　隧道內防火卷簾門安裝的施工流程

　　防火卷簾門安裝前應做好下列準備工作：

　　施工組織方案、施工方案應得到相關部門的審批;

　　設備進場開箱自檢：防火卷簾門設備材料運抵現場后，應當保持包裝完好，對照設備裝箱清單清點，核對設備規格型號、外觀和是否符合設計要求，并做好檢驗記錄;

　　設備報驗：根據合同要求的流程完成設備進場報驗，設備報驗資料包括技術文件、質量證明文件、發貨清單等，技術文件至少應包括設備說明書、安裝作業指導書、維護指南等，質量證明資料至少應包括合格證、出廠檢驗報告、第三方檢驗報告等;

　　安全措施：施工現場應按照施工組織設計中安全管理、文明施工和環境保護方案的要求做好安全警示設施布設、施工人員安全防護以及文明施工和環境保護等，安裝方案報監理工程師批準;

　　技術交底：施工前向所有施工人員講解此項施工內容及施工步驟，以及施工中的注意事項;

　　施工人員準備：包含消防系統工程師、班組負責人、專職安全員、安裝技術人員、輔助人員等;

　　主要工器具準備：吊裝機具、發電機、電焊機、絕緣電阻測試儀、水平尺、鋼卷尺、手電鉆、扳手等工具。

　　測量定位

　　施工前應對安裝現場進行測量，預留洞室與門洞尺寸應符合設計要求。

　　導軌、簾板安裝

　　導軌、簾板安裝的施工應符合下列要求：

　　門框套與固定預留件應焊接牢固;

　　導軌現場應安裝牢固;簾板嵌入導軌每端最小長度為 45mm，導軌滑動面光滑平直并無扭曲、凹凸、毛刺的現象;

　　門楣現場安裝牢固，門楣密封面和卷簾表面接觸應均勻嚴密;

　　座板與地面接觸應均勻嚴密，座板采用角鋼組成，用螺栓連接，間距≤300mm;

　　簾板兩端擋板或放竄機構應裝配牢固，裝配成卷簾后，簾板竄動量≤2mm;

　　簾板裝配成卷簾后運行時不應有傾斜，升降平穩;

　　導軌安裝牢固，全長垂直度≤20mm，預埋鋼件間距≤600mm。

　　質量要點

　　防火卷簾門安裝的質量要點包括：

　　施工質量應符合JTG 2182的規定;

　　設備強電端子對機殼絕緣電阻≥50MΩ;

　　設備接地電阻應符合設計要求;

　　防火卷簾門結構型式應符合設計要求，防火卷簾門金屬零部件做防腐處理，涂層、鍍層均勻，不應有斑駁、流淌現象;

　　簾板、導軌、門楣、卷軸等部件表面應無裂紋、壓坑及明顯的凹凸、錘痕、毛刺、孔洞等缺陷，相對運動構件在切割、彎曲、沖鉆等加工處，必須清理毛刺;構件或零部件的組裝、拼接處不應有錯位;

　　手動操作、電動操作卷簾門升降應符合設計要求;

　　防火卷簾門應具備遙測、遙控功能，其狀態信號應通過監控系統上傳上級監控機構，可通過計算機進行遠程遙測和遙控，功能測試結果應滿足設計要求。
